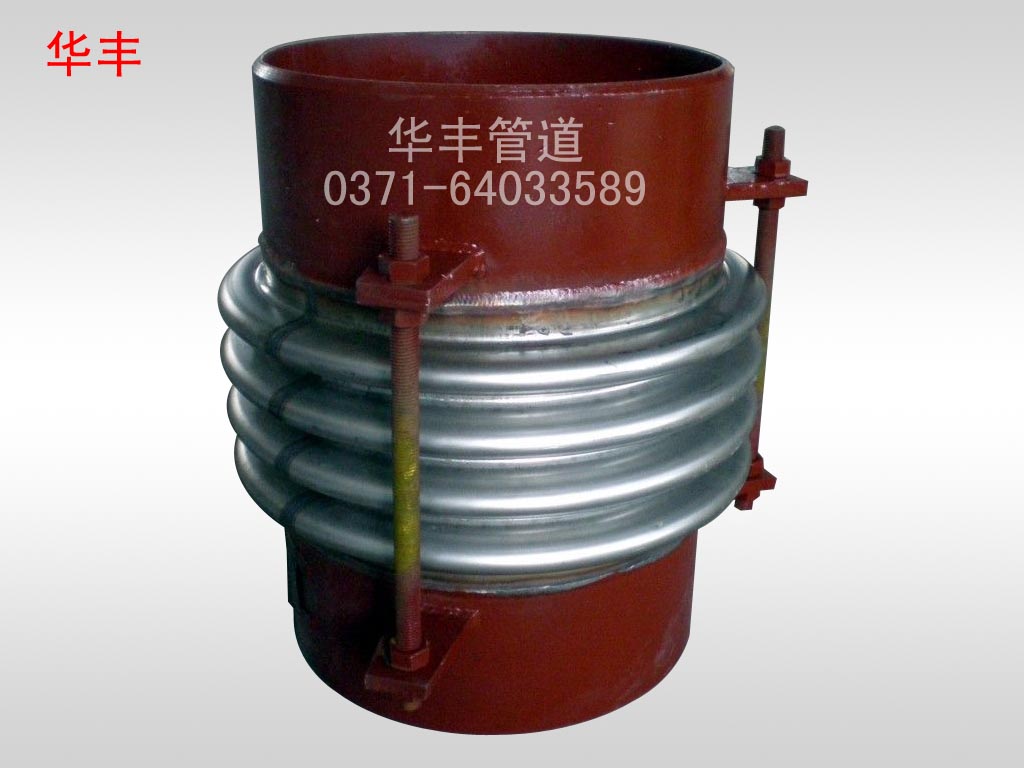

軸向型內壓式波紋補償器

軸向內壓式波紋補償器適用于吸收管道軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

軸向內壓式波紋補償器壓力等級劃分： 0.25Mpa ,0.6Mpa ,1.0Mpa, 1.6Mpa, 2.5Mpa

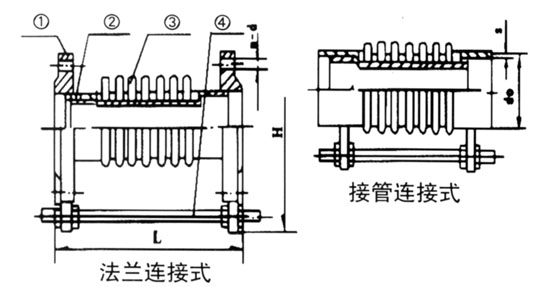

軸向內壓式波紋補償器連接方式 ：1、法蘭連接 2、接管連接

軸向內壓式波紋補償器軸向補償量：18mm-400mm

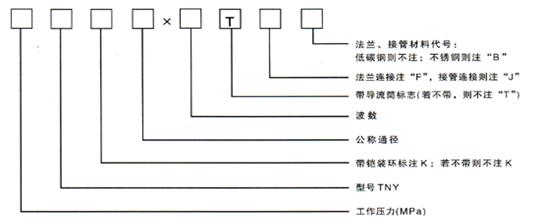

軸向內壓式波紋補償器型號舉例：0.6TNY500TF

表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

內壓推力：F=100·P·A　　　　 軸向彈力：Fx=Kx·（f·X）

橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm

Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向?qū)嶋H位移量度

P：工作壓力MPa A：波紋管有效面積cm2(查樣本)

L：補償器中點至支座的距離m

某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境*低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一軸向內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

解：（1）根據管道軸向位移X=32mm。

Y=2.8mm。

θ=1.8度。

由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，

橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。

軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。

角向剛度：Kθ=197N·m/度。用下面關系式來判斷此補償器是否滿足題示要求：

將上述參數代入上式：

（2）對補償器進行預變形量△X為：

因△X為正，所以出廠前要進行“預拉伸”13mm。

（3）支座A受力的計算：

內壓推力：F=100·P·A=100×0.6×2445=14600(N)

軸向彈力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)

橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N)

彎 矩：My=Fy·L=4278.4×4=17113.6(N·m)

Mθ=Kθ·θ =197×1.8=354.6(N·m)

合成彎矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)
