      VSSJAF(C2F)型雙法蘭松套傳力接頭

      標簽:
      該產品可按照客戶要求訂做,如需訂做請向客服提供您的參數表
      華豐竭誠為您服務,熱線電話0371-64033589

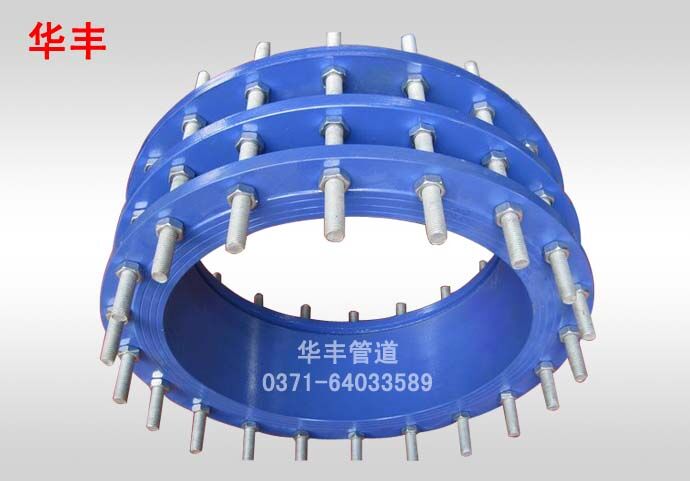

      VSSJAF(C2F)型雙法蘭松套傳力接頭


      名稱:VSSJAF(C2F)型雙法蘭松套傳力接頭

        VSSJAF(C2F)型雙法蘭松套傳力接頭,是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成,能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差,雙法蘭松套傳力接頭不能吸收軸向位移。雙法蘭松套傳力接頭主要用于泵、閥門等附件的松套連接。

      雙法蘭松套傳力接頭適用范圍

        雙法蘭松套傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

      雙法蘭松套傳力接頭性能特點:

        松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成,次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。


      雙法蘭松套傳力接頭安裝說明

        雙法蘭松套傳力接頭適用兩邊都是法蘭的連接方式,安裝時調節產品兩端與管道或法蘭的安裝長度,安裝和焊接完畢后,對角依次均勻擰緊壓蓋螺栓,使其成為一個整體,并有一定的位移量,方便安裝維修,可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

        松套傳力接頭的材質:主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

        松套傳力接頭分類有:?jiǎn)伟l(fā)蘭松套傳力接頭、雙法蘭松套傳力接頭、可拆式雙法蘭松套傳力接頭。

      VSSJAF(C2F)型雙法蘭松套傳力接頭材料表

      序號
      名稱
      數量
      材料
      1
      本體
      1
      QT400-15、Q235A、ZG230-450、20
      2
      密封圈
      1
      NBR
      3
      壓蓋
      1
      QT400-15、Q235A、ZG230-450、20
      4
      限位短管法蘭
      1
      Q235A、20、16Mn
      5
      螺母
      4n
      Q235A、20、1Cr18Ni9Ti
      6
      長螺柱
      n
      Q235A、35、1Cr18Ni9Ti
      7
      螺柱
      n
      Q235A、35、1Cr18Ni9Ti

      VSSJAF(C2F)型雙法蘭松套傳力接頭參數

      公稱通徑
      管子外徑
      外形尺寸
      伸縮量
      法蘭連接尺寸
      Dw
      L
      L1
      0.6MPa
      1.0MPa
      D
      D1
      n-d。
      D
      D1
      n-d。
      65
      76
      340
      105
      50
      160
      130
      4-¢14
      185
      145
      4-¢18
      80
      89
      190
      150
      4-¢18
      200
      160
      8-¢18
      100
      108
      210
      170
      220
      180
      114
      125
      133
      240
      200
      8-¢18
      250
      210
      140
      150
      159
      265
      225
      285
      240
      8-¢22
      168
      200
      219
      320
      280
      340
      295
      250
      273
      370
      335
      12-¢18
      395
      350
      12-¢22
      300
      325
      350
      130
      65
      440
      395
      12-¢22
      445
      400
      350
      377
      490
      445
      505
      460
      16-¢22
      400
      426
      540
      495
      16-¢22
      565
      515
      16-¢26
      450
      480
      595
      550
      615
      565
      20-¢26
      500
      530
      645
      600
      20-¢22
      670
      620
      600
      630
      755
      705
      20-¢26
      780
      725
      20-¢30
      700
      720
      860
      810
      24-¢26
      895
      840
      24-¢30
      800
      820
      590
      220
      130
      975
      920
      24-¢30
      1015
      950
      24-¢33
      900
      920
      1075
      1020
      1115
      1015
      28-¢33
      1000
      1020
      1175
      1120
      28-¢30
      1230
      1160
      28-¢36
      1200
      1220
      1405
      1340
      32-¢33
      1455
      1380
      32-¢40
      1400
      1420
      1630
      1560
      36-¢36
      1675
      1590
      36-¢42
      1500
      1520
      1730
      1660
      -
      -
      -
      1600
      1620
      1830
      1760
      40-¢36
      1915
      1820
      40-¢48
      1800
      1820
      2045
      1970
      44-¢40
      2115
      2020
      44-¢48
      2000
      2020
      2265
      2180
      48-¢42
      2325
      2230
      48-¢48
      2200
      2220
      2475
      2390
      52-¢42
      2550
      2440
      52-¢56
      2400
      2420
      2685
      2600
      56-¢42
      2760
      2650
      56-¢56

      更多產品詳情可來電咨詢
      聯系人:王先生 13783416000  魏女士 13683712868
